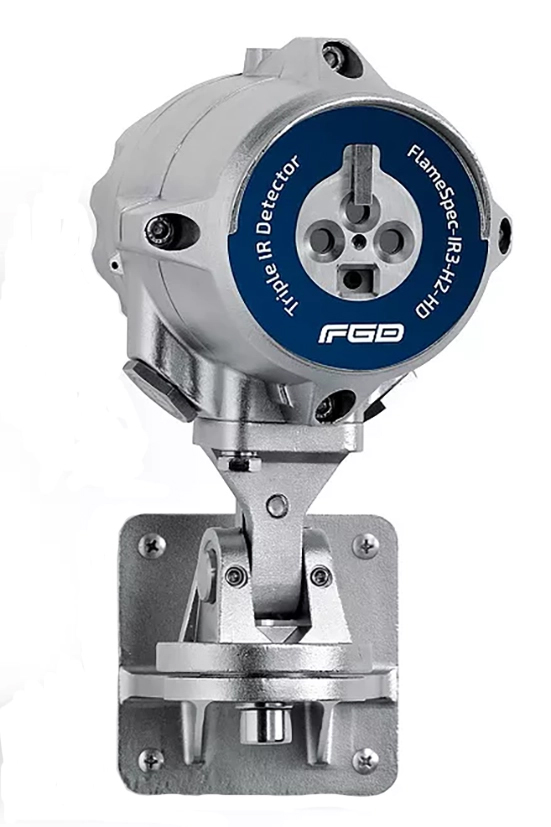

Ⅰ.水素炎検知器 （IR3-H₂-HD/IR3-H₂）
[赤外線3波長 IRX3]
FlameSpec-IR3-H2-HDはIR3の次世代モデルです。高リスク・高価値産業における保護と安全性をさらに強化するために導入され
ました。
また、水素火災と爆発を非常に速く検知するため、予防措置をさらに迅速に開始し、影響を最小限に抑えることができます。
トリプル IR (IR3) 炎検知の実証済みの優れた機能に加え、イベント録画機能を備えた統合 HD 品質ビデオにより、人員、プラント、プロセスを保護するための非常に強力な安全ツールが提供されます。
主な用途
●誤報に対する高い耐性、超高速検出モード：
水素火球や爆発を40ミリ秒以内に検出 。水素炎検出・高感度 – 最大100フィート。（30メートル）
●火災イベントの自動HD：
ビデオ録画による HD ビデオ出力。人間の目には見えない水素炎 を視覚化しますデータ/イベントロガー – アラーム、障害、
その他の関連イベントが不揮発 性メモリに記録されます。
●イーサネット通信-リレー,4-20mA、Modbusなどの標準的な方法に加えてビルトインテスト
（BIT）- 窓の清潔さと検出器の全体的な動作を自動および手動で内部的にテストします。
●結露や氷結を防ぐ窓用ヒーター
●傾斜可能な台座（Tilt mounting bracket）による上向き下向き取り付け可能
●高度な誤報対策(High immunity to false alarm)
●水素火災や水素爆発のイベント記録は全てHDビデオに自動記録される事により、 目には見えない水素の炎が可視化されて人間の目で
確認できます。
◆ 窓のヒーター機能によりレンズの曇りや氷の付着を防止する（Window heater to avoid condensation and icing）。
◆ 傾斜可能な台座（Tilt mounting bracket）による上むき下向き取り付け可能
◆ 設定可能な検知モードを有している/ UV-IR, UV or IR による検知モードに設 定可能
●誤報に対する高い耐性、超高速検出モード：水素火球や爆発を40ミリ秒以内に検出 。水素炎検出・高感度 – 最大100フィート。（30メートル）
●火災イベントの自動HD：ビデオ録画による HD ビデオ出力。人間の目には見えない水素炎 を視覚化しますデータ/イベントロガー – アラーム、障害、その他の関連イベントが不揮発 性メモリに記録されます。
●イーサネット通信-リレー,4-20mA、Modbusなどの標準的な方法に加えてビルトインテスト（BIT）- 窓の清潔さと検出器の全体的な動作を自動および手動で内部的にテストします。
●結露や氷結を防ぐ窓用ヒーター
●傾斜可能な台座（Tilt mounting bracket）による上向き下向き取り付け可能
●高度な誤報対策(High immunity to false alarm)
●水素火災や水素爆発のイベント記録は全てHDビデオに自動記録される事により、 目には見えない水素の炎が可視化されて人間の目で確認できます。
◆ 窓のヒーター機能によりレンズの曇りや氷の付着を防止する（Window heater to avoid condensation and icing） 。
◆ 傾斜可能な台座（Tilt mounting bracket）による上むき下向き取り付け可能
◆ 設定可能な検知モードを有している/ UV-IR, UV or IR による検知モードに設 定可能
※防爆構造電気機械器具型式検定合格証取得済（※詳細はお問合せください）

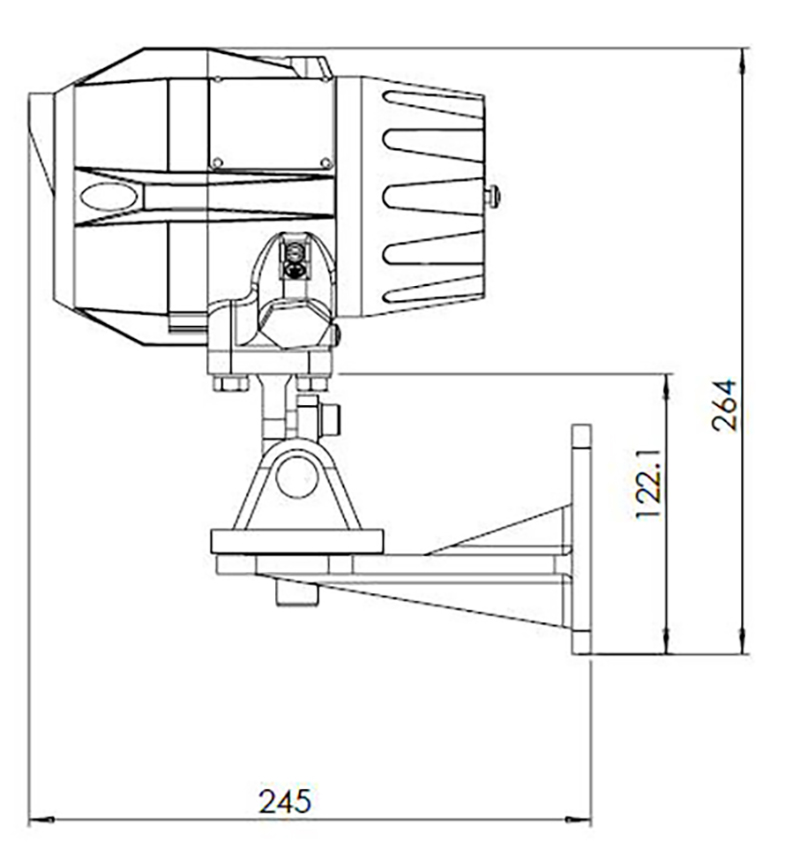

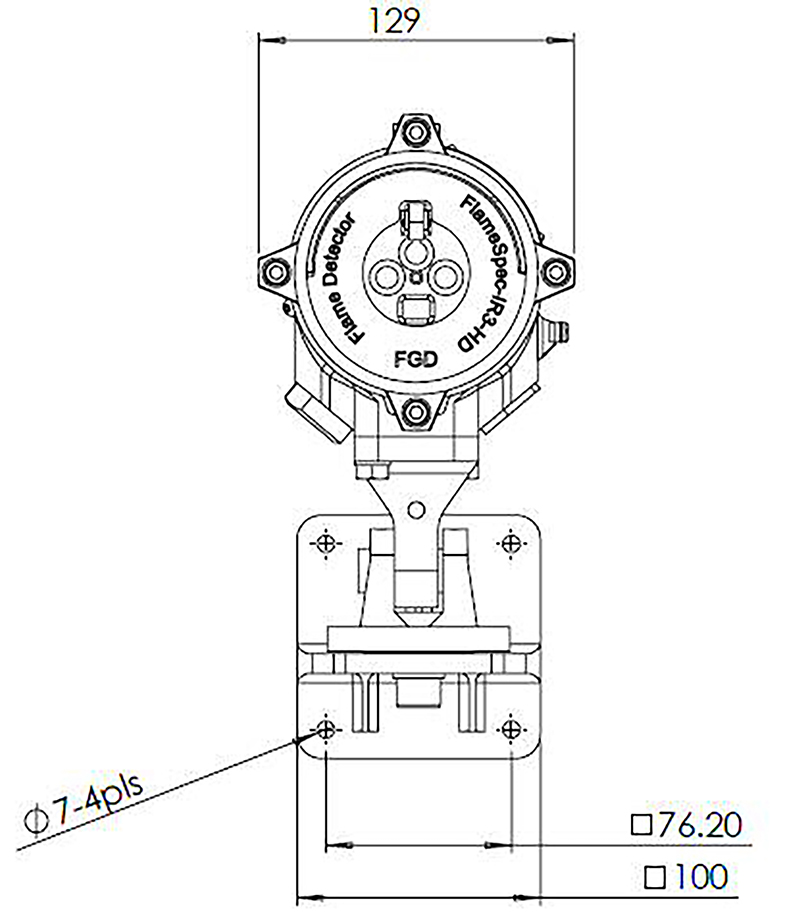

主な仕様

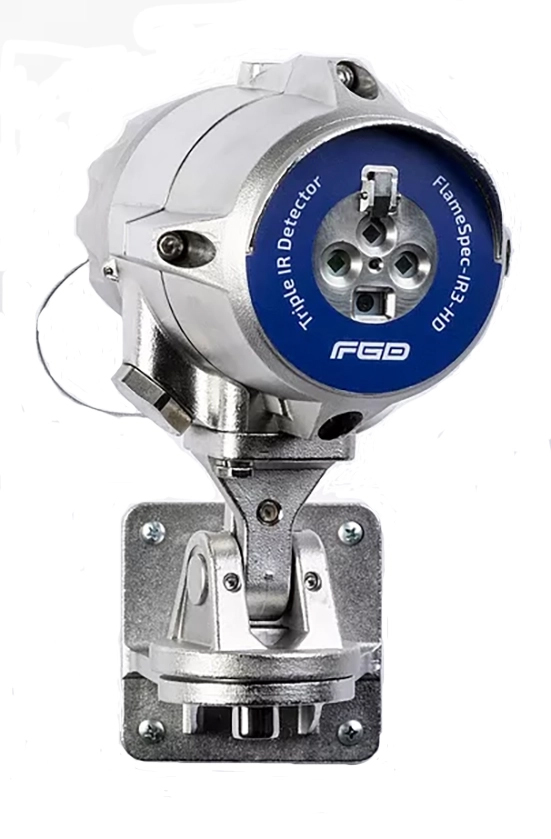

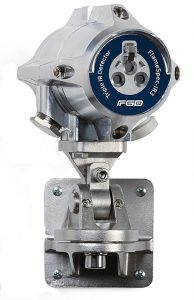

Ⅱ.炎検知器（IR3HD/IR3）
[一般・コンビナート・赤外線3波長]
FlameSpec-IR3-HDは、IR3火炎検出器の次世代モデルで
す。高リスク・高価値産業における保護と安全性をさらに強
化するために導入されました。
また、FlameSpec-IR3-HD トリプル IR (IR3) 火炎検知器
は、火災や爆発を非常に速く検知するため、予防措置をさ
らに迅速に開始し、影響を最小限に抑えることができます。
主な用途
●40 ms-高速度検知 (Ultra-fast detection mode) –ファイアーボールや爆発火災
●1.2 s 0.1m² n-ヘプタン火災zの場合、最長15m
● 高感度：4.1s 0.1m² n-ヘプタン火災の場合、最長70mまで
● 炎検知器は自動記録により炎検知記録を検知した火災イベントの１分前から３分後まで行う
(1 minute pre- and up to 3 minutes post alarm initiation)
● データ/ 日誌/ 記録（Data/Event logger） – 警報、誤報、イベント記録が消されずに必ずメモリー内部に記録される
● 内臓テスト機能Built-in-Test (BIT) – 自動及びマニュアル式自己機能診断システムを有している。
●窓のヒーター機能によりレンズの曇りや氷の付着を防止する（Window heater to avoid condensation and icing）
● 傾斜可能な台座（Tilt mounting bracket）による上向き下向き取り付け可能
● 高度な誤報対策 (High immunity to false alarm)
◆ 窓のヒーター機能によりレンズの曇りや氷の付着を防止する（Window heater to avoid condensation and icing）
◆ 傾斜可能な台座（Tilt mounting bracket）による上むき下向き取り付け可能
◆ 設定可能な検知モードを有している/ UV-IR, UV or IR による検知モードに設 定可能
●40 ms-高速度検知 (Ultra-fast detection mode) –ファイアーボールや爆発火災
●1.2 s 0.1m² n-ヘプタン火災zの場合、最長15m
● 高感度：4.1s 0.1m² n-ヘプタン火災の場合、最長70mまで
● 炎検知器は自動記録により炎検知記録を検知した火災イベントの１分前から３分後まで行う(1 minute pre- and up to 3 minutes post alarm initiation)
● データ/ 日誌/ 記録（Data/Event logger） – 警報、誤報、イベント記録が消されずに必ずメモリー内部に記録される
● 内臓テスト機能Built-in-Test (BIT) – 自動及びマニュアル式自己機能診断システムを有している 。
●窓のヒーター機能によりレンズの曇りや氷の付着を防止する（Window heater to avoid condensation and icing）
● 傾斜可能な台座（Tilt mounting bracket）による上向き下向き取り付け可能
● 高度な誤報対策 (High immunity to false alarm)
◆ 窓のヒーター機能によりレンズの曇りや氷の付着を防止する（Window heater to avoid condensation and icing） 。
◆ 傾斜可能な台座（Tilt mounting bracket）による上むき下向き取り付け可能
◆ 設定可能な検知モードを有している/ UV-IR, UV or IR による検知モードに設 定可能
※防爆構造電気機械器具型式検定合格証取得済（※詳細はお問合せください）
主な仕様

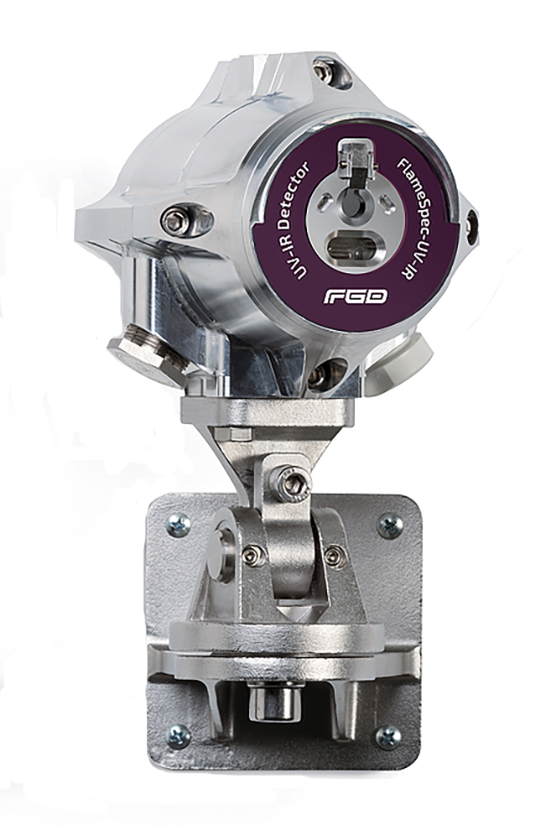

Ⅲ.炎検知器（UV& IR）
[石油コンビナート火災・紫外線＆赤外線２波長]

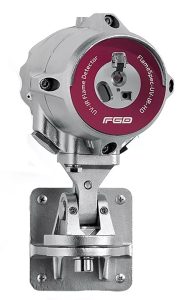

FlameSpec-UV-IR-HD 火炎検知器は、炭化水素火災 (可視および不可視) や水素火災など、さまざまな火災を超高速応答、高性能、かつ確実に検知します。
この検知器は、改良されたUV/IR技術により、ゆっくりと広がる火災だけでなく、急激な火災の発生にも対応し、あらゆる天候や光条件で作動します。
FlameSpec-UV-IR-F-HD モデル - FlameSpec-UV-IR-HD と同じで
すが、水酸化火災と水素火災は検出せず、4.0-5-0 μmの波長で動
作する IR センサーです。
