燃料電池の水素濃度測定に特化した
高性能マルチガスモニタの各種シリーズ
Ⅰ.マルチガスモニタ SX シリーズ
[Six型 Real Time/Sxi-FCV型]

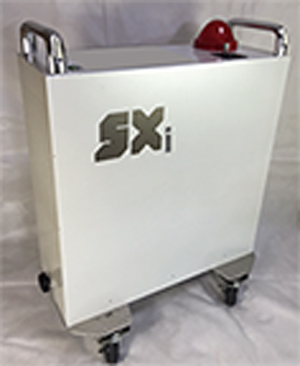

①Sxi 型 Real Time
水素、酸素、二酸化炭素などを迅速に測定可能なリアルタイム高感度マルチガスモニタ
②Sxi- FCV
水共存下で水素、酸素、二酸化炭素などを迅速に長時間測定可能なリアルタイムマルチガスモニタ
※除湿器内蔵型による高湿度環境で測定可
特色・主な用途
内容
①Sxi型 Real Time
②Sxi- FCV型
水素濃度測定範囲
0.1％～100％（※レンジ切り替えなしで対応）分圧表示可能（※１：例）
水素応答時間
10ms（アナログ）2ms（デジタル）
※除湿器を外した場合：
10ms（アナログ）2ms（デジタル）
標準キャビラリー1m時
特色
サンプリング量＆温度
サンプリング量：約10cm³(STP)/min 濃度：-50～200℃
サンプリング
キャピラリー
標準キャピラリー1m時
※除湿しながらサンプリング可。
測定質量範囲
m/z=1～100（最大300まで）（※２：例）
標準ガスボンベ
標準ガスボンベ内臓（※水分を除く代表的な空気中に存在する成分）（※３：例）
その他特色
テキストファイル変換ユーティリティ※防振台付はオプション
水素ガスの拡散
漏洩時における迅速な濃度変化測定
燃料電池車（FCV向け）の長時間にわたる排気ガスモニタ
二次電池開発・揮発性溶剤濃度モニタ
主な用途
燃料電池スタック開発及び燃料電池車排気ガス中の水素モニタ
燃料発生ガス測定
触媒反応測定
環境ガスモニタ・土壌汚染モニタ他
標準キャビラリー
長さ：1m
電源
AC 100V(50/60Hz)
通信
RS232C (※ケーブルは装置に付属)
最大定格電流
測定時：約3A (300W) 起動時：約4A (400W)
許容周囲温度
0～40℃
寸法
W：485mm × D：185mm × H：490mm
W：570mm × D：220mm × H：610mm
重量
約25kg（※システム構成により異なる）
約38kg（※システム構成により異なる）
方法
一時フロータイプ
バッチ式乾燥剤交換
常時フロータイプ
除湿膜使用
※１(例）H₂:4.0 vol% , 100Pa/10000Pa
※２(例）H₂ , He , CH₄ , N₂ , O₂ , Ar , CO₂など
※３(例）H₂ : 4.0 vol%
※本製品は日本国内でのみ使用可。日本国外への輸出は禁止されています。また仕様は予告なく変更する場合があります。
※本製品はレンタル販売も可。
Ⅱ.マルチガスモニタ SX シリーズ
[赤外線3波長 IRX3]

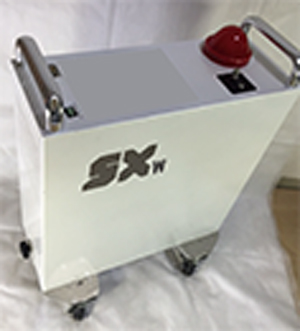

③Sxw 型
水素から芳香族化合物,芳香のニオイ成分、有毒ガス等まで、迅速応答、かつ希薄濃度まで測定可能なリアルタイム高感度マルチガスモニタ
④SX-mini
車載用の水素濃度を迅速に測定可能な リアルタイム高感度マルチガスモニタ

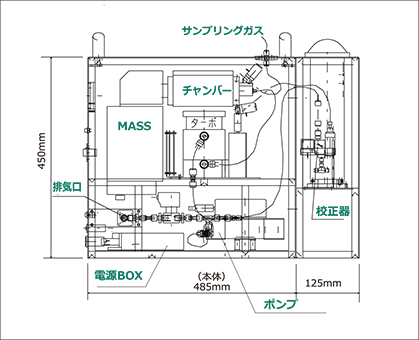

【図面サンプル：SX-mini】
特色・主な用途
内容
③ Sxw型
④Sx-mini型
水素応答時間
10ms（アナログ）2ms（デジタル）※標準キャピラリー1m時
水素濃度測定範囲
0.1％～100％(※レンジ切り替えなしで対応)
0.1～100%
サンプリング量＆温度
サンプリング量：約10cm³(STP)/min 濃度：-50～200℃
測定質量範囲
m/z=1～100（最大300まで）
m/z=1～100
・テキストファイル変換ユーティリティ
・複数のガス同時測定可能
・防振台付※除湿器はオプション
・軽量コンパクト
特色
・2次電子倍増管付きで分子量300までの分子をppbレンジで測定可能
・対象ガス：水素、メタン、二酸化炭素、アルゴン、酸素 M/Z=1～100のガス
（※水素の場合：0.01～100%）
・屋外での稼働可能
・センサー：イオン検知器・応答時間：0.3sec以下
そのほか特色
・検知濃度：0.01～100%※レンジ切り替えなしで測定可能
・使用温度：0～40℃（※低温測定オプションあり）
・-45℃で測定可能（※オプション）
・ニオイ（食品・化粧品他）測定
・FV車両用水素濃度排気ガス測定
・燃料電池開発及び水素モニタ
・燃料電池内の水素濃度測定
・二次電池開発信頼性テスト
・製造工程中の水素濃度管理
主な用途
・燃焼発生ガス分析
・漏洩検知、燃焼時の計測に最適
・揮発性溶剤濃度モニタ
・水素供給ステーション
・排気ガス、燃焼生成ガス分析
・固定電池の発火、漏洩ガス測定
・触媒反応測定・環境ガスモニタ
・リチウム電池発火時のガス測定他
・土壌汚染モニタ他
標準キャピラリー
長さ：1m（内径：0.25mm）
・キャピラリ径（内径/外径）250/500(μ/μ)
・キャピラリ長さ：0～100 cm(内径0.25mm)
電源
AC 100V(50/60Hz)
・電源：AC100V（50/60Hz）or DC24V
・内部校正：標準校正ガス内臓、自動校正可
・操作：PCによる遠隔から測定開始、終了可
通信
RS232C (※ケーブルは装備に付属)
・構造：防振台車（※オプション）
最大定格電流
測定時：約3A (300W) 起動時：約4A (400W)
約5A（約500W）
許容周囲温度
0~40℃
0~40℃（※低温測定オプションあり）
寸法
W：560mm × D：190mm × H：590mm
W：485mm × D：200mm × H：450mm
重量
約25kg
約23kg
※本製品は日本国内でのみ使用可。日本国外への輸出は禁止されています。また仕様は予告なく変更する場合があります。
※本製品はレンタル販売も可。
Ⅰ.マルチガスモニタ SX シリーズ
[Sxi 型 Real Time/Sxi- FCV 型 ]

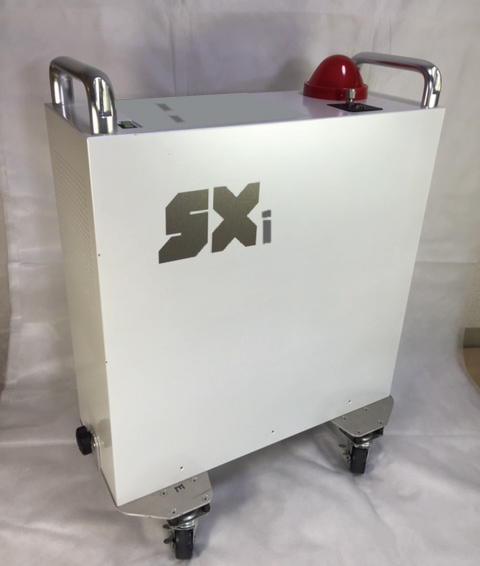

①Sxi 型 Real Time
水素、酸素、二酸化炭素などを迅速に測定可能なリアルタイム高感度マルチガスモニタ
②Sxi- FCV
水共存下で水素、酸素、二酸化炭素などを迅速に長時間測定可能なリアルタイムマルチガスモニタ
※除湿器内蔵型による高湿度環境で測定可
特色・主な用途
① Sxi型 Real Time
特色
水素濃度
測定範囲
0.1%～100%（※レンジ切り替えなし で対応）分圧表示可能 （ ※1：例）
水素応答時間
10ms(アナログ）2ms（デジタル）
サンプリング量
&温度
サンプリング量：約10cm³（STP)/min 温度：-50°～200°C
サンプリング
キャピラリー
標準キャピラリー1m時
測定質量範囲囲
m/z=1～100（最大300まで） （ ※２：例）
標準ガスボンベ
標準ガスボンベ内臓（※水分を除く代表的な空気中に存在する成分） （ ※３：例）
そのほか特色
テキストファイル変換ユーティリティ
※防振台付はオプション
主な用途
水素ガスの拡散
漏洩時における迅速な濃度変化測定
二次電池開発・揮発性溶剤濃度モニタ
燃料電池スタック開発及び燃料電池車
排気ガス中の水素モニタ
燃料発生ガス測定
触媒反応測定
環境ガスモニタ・土壌汚染モニタ他
標準キャピラリー
長さ：1m
電源
AC 100V(50/60HZ)
通信
RS232C (※ケーブルは装置に付属)
最大定格電流
測定時：約3A(300W) 起動時：約4A(400W)
許容周囲温度
0～40°C
寸法
W:485 X D:185 X H:490mm
重量
約25kg（※システム構成により異なる）
方法
一時フロータイプ
バッチ式乾燥剤交換
② Sxi - FCV型
特色
水素濃度
測定範囲
0.1%～100%（※レンジ切り替えなしで対応）分圧表示可能 （ ※1：例）
水素応答時間
※除湿器をはずした場合：
10ms(アナログ）2ms（デジタル）
標準キャピラリー1m時
サンプリング量
&温度
サンプリング量：約10cm³（STP)/min
温度：-50°～200°C
サンプリング
キャピラリー
※除湿しながらサンプリング可。
測定質量範囲
m/z=1～100（最大300まで） （ ※２：例）
標準ガスボンベ
標準ガスボンベ内臓（※水分を除く代表的な空気中に存在する成分）（ ※３：例）
そのほか特色
テキストファイル変換ユーティリティ
※防振台付はオプション
主な用途
燃料電池車（FCV向け）の長時間にわたる排気ガスモニタ
燃料電池スタック開発及び燃料電池車
排気ガス中の水素モニタ
燃料発生ガス測定
触媒反応測定
環境ガスモニタ・土壌汚染モニタ他
標準キャピラリー
長さ：1m
電源
AC 100V(50/60HZ)
通信
RS232C(※ケーブルは装置に付属）
最大定格電流
測定時：約3A(300W)
起動時：約4A(400W)
許容周囲温度
0～40°C
寸法
W:570 X D:220 X H:610mm
重量
約38kg（※システム構成により異なる）
方法
常時フロータイプ
除湿膜使用
※１(例）H₂:4.0 vol% , 100Pa/10000Pa
※２(例）H₂ , He , CH₄ , N₂ , O₂ , Ar , CO₂など
※３(例）H₂ : 4.0 vol%
※本製品は日本国内でのみ使用可。日本国外への輸出は禁止されています。また仕様は予告なく変更する場合があります。
※本製品はレンタル販売も可。
Ⅱ.マルチガスモニタ SX シリーズ
[Sxw 型 /Sxi- mini 型 ]
③Sxw 型
水素から芳香族化合物,芳香のニオイ成分、有毒ガス等まで、迅速応答、かつ希薄濃度まで測定可能なリアルタイム高感度マルチガスモニタ
④SX-mini
車載用の水素濃度を迅速に測定可能な リアルタイム高感度マルチガスモニタ
